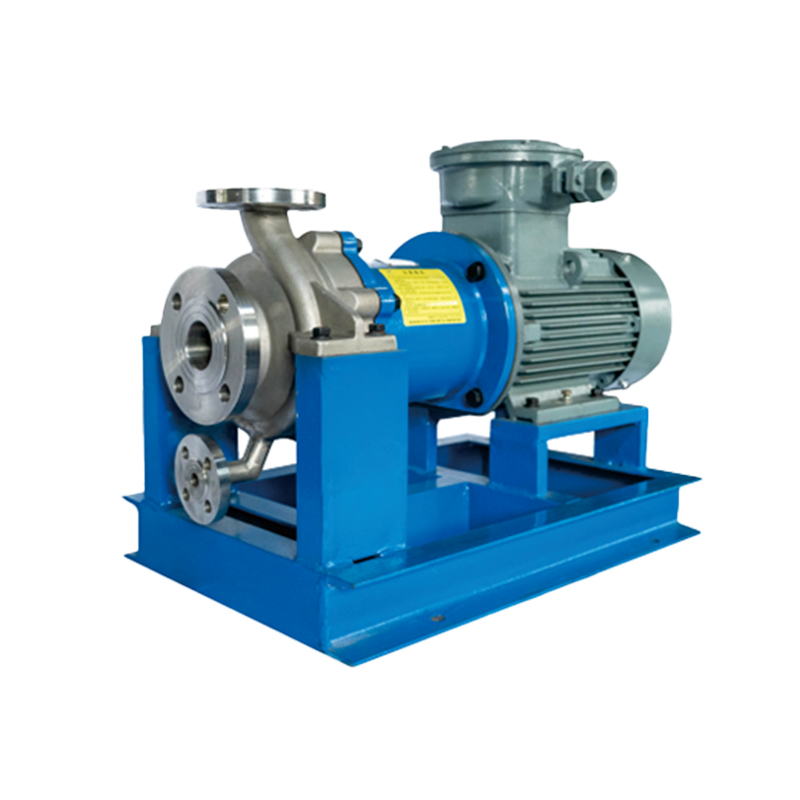

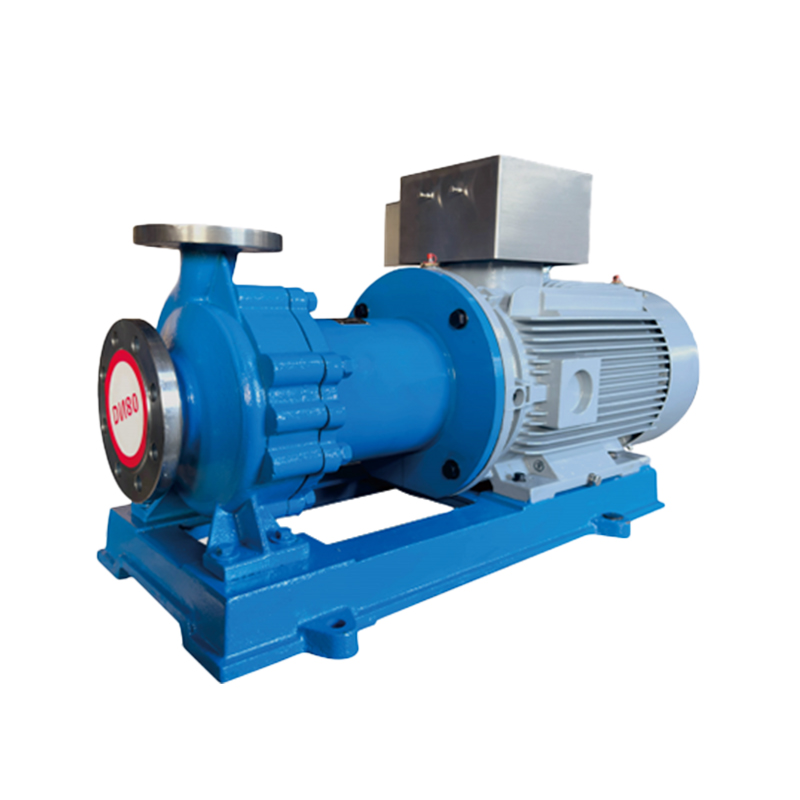

NMQ – Магнитный насос из нержавеющей стали с прямым приводом
  • NMQ – Магнитный насос из нержавеющей стали с прямым приводом
  • NMQ – Магнитный насос из нержавеющей стали с прямым приводом

NMQ – Магнитный насос из нержавеющей стали с прямым приводом

Центробежный насос в серии NMQ (называемый магнитным насосом NMQ) представляет собой новый тип полностью устойчивого к утечению и коррозионной насоса, разработанный нашей компанией на основе текущих пользовательских и рыночных требований, опираясь на существующие магнитные насосы на рынке. В первую очередь он состоит из двигателя, магнитного соединителя и коррозионного центробежного насоса с мощностью, передаваемой через магнитный муфт, обеспечивая отсутствие утечки. Ключевая особенность состоит в том, что когда двигатель приводит к вращению внешней магнитной стали магнитного привода, магнитное поле проходит через зазор и втулку изделия, действуя на внутреннюю магнитную сталь, в результате чего вал насоса вращается синхронно с двигателем, передавая крутящий момент без контакта. На входном конце мощности насоса жидкость герметизируется в стационарном изоляционном рукаве, устраняя необходимость в динамических уплотнениях, что предотвращает общие проблемы с утечкой в нефтехимической промышленности и достигая полной профилактики утечки.

Разработанные в соответствии со стандартами ISO2858 и HG/T2730, размеры интерфейса насоса совместимы с заменой химических насосов, таких как IH и CZ, предлагая хорошую взаимозаменяемость, высокую эффективность и низкую вибрацию.

Внутренние и внешние магниты изготовлены из неодимского железа бора или кобальта самария, обеспечивающих высокую магнитную эффективность и сильную высокотемпературную сопротивление.

Насос может быть спроектирован как в конфигурациях прямого связывания, так и в разделении в соответствии с техническими требованиями, с изоляционными устройствами, доступными для кристаллизации носителя.

Модульная структура легко разобрать и поддерживать, значительно снижая профессиональные требования для технического персонала.

Защитные устройства сухой защиты могут быть настроены в соответствии с требованиями пользователя, чтобы предотвратить повреждение, вызванное сухим бегом.

Насос работает с абсолютной профилактикой утечки, тщательно решая проблемы утечки, общие с запечатанными насосами, что делает его лучшей альтернативой экранированным насосам.

Приложения:
Применимые поля: защита окружающей среды, нефтехимическая, пищевая продукция, биофармацевтические препараты, производство электроэнергии, металлургия, аэрокосмическая и другие отрасли, такие как нефтеперерабатывающие заводы, заводы этилена, заводы по переработке природного газа, различные химические растения, фармацевтические растения, ядерные топливные растения, атомные электростанции и т. Д.

Применимые процессы: чистые, легковоспламеняющиеся, взрывные, летучивые, токсичные, драгоценные жидкости и другие среды, требующие профилактики утечки, где загрязнение среды не допускается.

Материалы: Компоненты потока насоса могут быть изготовлены из различных материалов с коррозией, основанными на условиях эксплуатации и требованиях пользователей, таких как 304, 304L, 302, 321, 316, 316L, 904, титановые сплавы, на основе никелевых сплавов и т. Д. Для специальных потребностей можно создавать пользовательские конструкции на основе конкретных рабочих сплавов.

Получите цитату
Предыдущая：NMQL – Магнитный насос из нержавеющей стали
Следующая：NMLEW – Разборный центробежный магнитный насос с двойной изоляцией
  • Описание
  • Связаться с нами

Поля приложения
Биологическая медицина, нефтехимическая, добыча полезных ископаемых, металлургии, текстильная печать и окрашивание, электричество, пищевые продукты, прокат
Обработка газа, новая энергия, новые материалы и другие отрасли.

Использование насоса
Применимо для транспортировки легкосплавных и взрывоопасных летучих, ядовитых и вредных, ценных и высоких. коррозийная чистящая среда; Например, любая концентрация кислоты и щелочи, соли, растворителя, сильного окисления и т. Д.

Инструкция по дизайну
Магнитный насос из нержавеющей стали NMQ-это новый тип высокоэффективного магнитного насоса, улучшенного от стандартного металлического магнитного насоса COB. А
Международная ведущая комбинированная магнитная цепь натяжения применяется, и дизайн оптимизирован. Магнитный крутящий момент увеличивается на 15% при том же
размер. Изоляционный рукав может быть изготовлен из HC276, TA2 и других материалов, что значительно уменьшает потери, вызванные магнитными вихревыми токами. Отлично
Гидравлическая модель повышает эффективность всей машины на 3-8 процентных пунктов. Он поддерживается двойными подшипниками и проходит плавно. Когда
температура ниже 100 "C, магнитный материал ND-FE-B с крупнейшим продуктом магнитной энергии и магнитным материалом самария-кобальта с
Выбирается высокотемпературное сопротивление 100 C -320 C. Продукт имеет высокую совместимость, стандартизацию и универсальность.

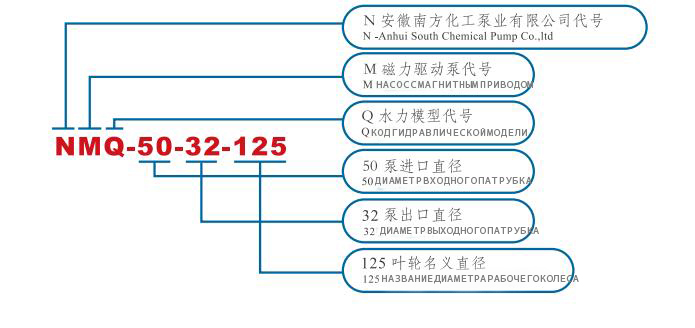

Модель № Емкость потока (м³/ч) Головка насоса (M) NPSHr ведущий (м) Эффективность (%) Сила вала (кВт) Моторная мощность (кВт) Вращающаяся скорость (r/min) Диаметр (мм)
Вход выход
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50

Модель № Протоковая емкость (м³/ч) Головка насоса (м) NPSHr (m) Эффективность (%) Мощность водяного вала (кВт) Моторная мощность (кВт) Вращающаяся скорость (r/min) Диаметр (мм)
Вход Выход
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Условия работы

Калибр 20 - 300 мм
Рабочая температура - 120 ℃ - 320 ℃
Диапазон потока 3M³/h - 800 м³/ч
Головной диапазон 12,5 м - 130 м
Материал 304，304L ， 316L ， 2205/904L ， TA2 ， HC276
Стандарт дизайна HG/T2730 ， SH/T3148 ， API685
