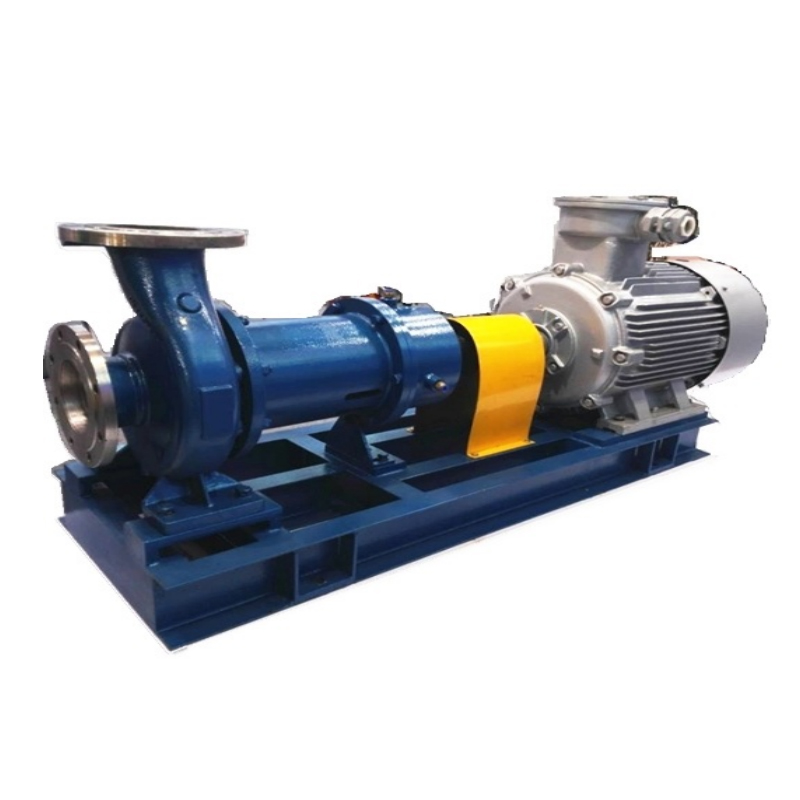

NMQL – Магнитный насос из нержавеющей стали
  • NMQL – Магнитный насос из нержавеющей стали

NMQL – Магнитный насос из нержавеющей стали

Центробежный магнитный насос с двойной изоляцией типа NMLEW (также известный как магнитный насос NMLEW) и центробежный магнитный насос с тройной изоляцией типа NMLSW (именуемый как магнитный насос NMLSW) представляют собой новую разработку полностью герметичных и коррозионностойких насосов, созданных в ответ на рыночный спрос и существующие технологии магнитных насосов. Эти насосы в основном состоят из электродвигателя, магнитной муфты и коррозионностойкого центробежного насоса с изоляцией. Передача мощности осуществляется через магнитную муфту, что исключает утечки. Отличительной особенностью этих насосов является отсутствие физического контакта при вращении внешнего магнита магнитного привода электродвигателем. Магнитные линии проходят через зазор и изоляционную втулку, воздействуя на внутренний магнит, что заставляет вал насоса вращаться синхронно с двигателем, эффективно передавая крутящий момент без прямого контакта. Поскольку жидкость заключена внутри неподвижной изоляционной втулки на входе вала насоса, динамические уплотнения отсутствуют, что предотвращает типичные проблемы утечек в нефтяной и химической промышленности, обеспечивая абсолютную герметичность.

Эти модели разработаны в соответствии со стандартами ISO2858 и HG/T2730, с размерами интерфейсов, совместимыми для замены других моделей химических насосов, таких как IH и CZ. Насосы обладают отличной взаимозаменяемостью, высокой эффективностью и низким уровнем вибрации.

Серия NMLEW с двойной изоляцией и высокомагнитной нержавеющей сталью использует материал кобальта высокой температуры для внутреннего и внешнего магнитов, обеспечивая высокую магнитную эффективность и низкую чувствительность к температуре. Корпус насоса и крышка оснащены дополнительным изоляционным слоем, специально разработанным для работы с кристаллизующимися средами и требующими изоляции. Для сред с температурой выше 200°C используется металлическая навитая прокладка (обозначение NMLEWD) для герметизации.

Серия NMLSW с тройной изоляцией из нержавеющей стали основана на серии NMLEW, с добавлением изоляционных слоев на корпусе, крышке и изоляционной втулке, что делает её пригодной для кристаллизующихся сред. Для высокотемпературных применений выше 200°C используется металлическая навитая прокладка (обозначение NMLSWD) для герметизации.

Модульная конструкция упрощает разборку и обслуживание, значительно снижая требования к квалификации обслуживающего персонала. Кроме того, насос может быть оснащен защитой от сухого хода и устройствами мониторинга температуры по запросу пользователя, эффективно предотвращая повреждения, вызванные работой без жидкости.

Этот насос гарантирует абсолютную герметичность, предоставляя надежное решение проблем утечек, характерных для уплотненных насосов, и является оптимальной заменой экранированным насосам.

Области применения: экология, нефтепереработка, химическая промышленность, пищевая промышленность, биопрепараты, энергетика, металлургия, аэрокосмическая отрасль и другие, включая нефтеперерабатывающие заводы, установки этилена, газоперерабатывающие заводы, химические предприятия, фармацевтические производства, заводы ядерного топлива и атомные электростанции.



Технологические процессы: подходит для чистых, легковоспламеняющихся, взрывоопасных, летучих, токсичных, ценных жидкостей и других сред, требующих предотвращения утечек и не допускающих загрязнения от уплотнений.

Материалы: проточные части насоса могут быть изготовлены из ряда коррозионностойких материалов, таких как 304, 304L, 302, 321, 316, 316L, 904, титановые сплавы, никелевые сплавы и другие, в зависимости от конкретных условий эксплуатации и требований пользователя. Возможны индивидуальные конструкции для специальных нужд на основе рабочих условий.

Получите цитату
Предыдущая：NMQ-W – Магнитный насос из нержавеющей стали с термоизоляцией
Следующая：NMQ – Магнитный насос из нержавеющей стали с прямым приводом
  • Описание
  • Связаться с нами
Модель № Протоковая емкость (м³/ч) Головка насоса (м) NPSHr ведущий (м) Эффективность (%) Сила вала (кВт) Моторная мощность (кВт) Вращающаяся скорость (ведущий/min) Диаметр (мм) Вес (кг)
Вход Выход Головка насоса Полная машина
NMQL32-20-125 2 22 2.5 23 0.53 1.5 2900 32 20 35 56
3.2 20 0.77
5.5 18.5 1.23
1 5.4 1.5 23 0.07 0.55 1450 50
1.6 5 0.1
2.5 4.6 0.14
NMQL32-20-160 2 34 2.5 24 0.79 2.2 2900 32 20 45 70
3.2 32 1.19
5.5 28 1.78
1 8.5 1.5 22 0.1 0.55 1450 60
1.6 5 0.09
2.5 7.5 0.24
NMQL40-25-125 4 22 2.5 30 1.11 2.2 2900 40 25 40 65
6.3 20 1.59
8 18.5 1.37
2 5.5 1.5 28 0.11 0.55 1450 55
3 5 0.15
4 4.5 0.18
NMQL40-25-160 4 34 2.5 30 1.26 3 2900 40 25 62 95
6.3 32 1.87
8 28 2.07
2 9 1.5 25 0.2 0.55 1450 77
3 8 0.27
4 7 0.31
NMQL40-25-200 4 52 2.5 23 2.51 5.5 2900 40 25 75 138
6.3 50 3.8
8 48 4.64
2 13 1.5 28 0.26 1.1 1450 98
3 12.5 0.37
4 12 0.48
NMQL50-32-125 8 22 2 51 0.96 3 2900 50 32 60 93
12.5 20 1.36
15 18 1.47
4 5.5 2 42 0.15 0.55 1450 75
6.3 5 0.21
7.5 4.5 0.22
NMQL50-32-160 8 34 2 47 1.61 4 2900 50 32 68
12.5 32 2.36 113
15 28 2.48
4 8.5 40 0.24 0.55 1450
6.3 5 2 0.22 83
7.5 7 0.36
NMQL50-32-200 8 52 2 40 2.89 7.5 2900 50 32 72 142
12.5 50 4.34
15 48 5
4 13 2 30 0.48 1.1 1450 95
6.3 12.5 0.73
7.5 12 0.83
NMQL50-32-250 8 82 2 25 7.29 18.5 2900 50 32 85 220
12.5 80 11.11
15 78 13
4 20.5 2 28 0.81 2.2 1450 118
6.3 20 1.25
7.5 19.5 1.45

Модель № Протоковая емкость (м³/ч) Головка насоса (м) NPSHr ведущий (м) Эффективность (%) Сила вала (кВт) Моторная мощность (кВт) Вращающаяся скорость (r/min) Диаметр (мм) Вес (кг)
Вход Выход Головка насоса Полная машина
NMQL65-50-125 15 23 2 56 1.71 4 2900 65 50 65 110
25 20 2.48
30 18 2.68
7.5 5.5 2 58 0.20 0.55 1450 80
12.5 5 0.30
15 4.5 0.32
NMQL65-50-160 15 34 2 45 2.53 5.5 2900 65 50 73 136
25 32 3.97
30 30 4.46
7.5 8.5 2 50 0.35 1.1 1450 96
12.5 8 0.56
15 7.5 0.63
NMQL65-40-200 15 52 2 48 4.51 11 2900 65 40 86 196
25 50 7.23
30 48 8.33
7.5 13 2 42 0.64 1.5 1450 111
12.5 12.5 1.03
15 12 1.19
NMQL65-40-250 15 82 2.5 38 8.99 22 2900 65 40 95 260
25 80 14.62
30 78 17.11
7.5 20.5 2 43 0.99 1.5 1450 120
12.5 20 1.61
15 19.5 1.89
NMQL65-40-315 15 127 2.5 36 14.70 37 2900 65 40 120 350
25 125 24.11
30 123 28.47
7.5 34 2.5 32 2.21 5.5 1450 185
12.5 32 3.47
15 30 3.91
NMQL80-65-125 40 23 3 48 5.32 7.5 2900 80 65 72 142
50 20 5.79
60 18 6.25
20 5.5 2.5 58 0.53 1.1 1450 95
25 5 0.60
30 4.5 0.65
NMQL80-65-160 40 34 3.5 58 6.51 11 2900 80 65 87 197
50 32 7.66
60 28 8.05
20 8.5 2.5 58 0.81 1.5 1450 112
25 8 2.5 0.96
30 7 3 1.01
NMQL80-50-200 40 52 3.5 60 9.63 18.5 2900 80 50 105 240
50 50 11.57
60 48 13.33
20 13 3 50 1.44 3 1450 140
25 12.5 1.74
30 12 2.00
NMQL80-50-250 40 82 3.5 48 18.98 37 2900 80 50 116 346
50 80 23.15
60 78 27.08
20 20.5 3 51 2.23 5.5 1450 181
25 20 2.72
30 19.5 3.19
NMQL80-50-315 40 127 4 48 29.40 45 2900 80 50 135 415
50 125 36.17
60 123 42.71
20 34 4 38 4.97 11 1450 253
25 32 5.85
30 30 6.58
NMQL100-80-125 80 22 4.5 65 7.52 11 2900 100 80 72 182
100 20 8.55
120 18 9.23
40 5.2 4.5 64 0.90 1.5 1450 97
50 5 1.09
60 4 1.04
NMQL100-80-160 80 34 4.5 65 11.62 18.5 2900 100 80 86 221
100 32 13.68
120 28 14.36
40 9 4.5 67 1.49 2.2 1450 119
50 8 1.66
60 7 1.74
NMQL100-65-200 80 52 4.5 63 18.34 30 2900 100 65 98 316
100 50 22.05
120 48 25.40
40 13.5 4.5 68 2.21 5.5 1450 163
50 12.5 2.55
60 12 2.94
NMQL100-65-250 80 82 4.5 52 35.04 55 2900 100 65 125 490
100 80 42.74
120 78 50.00
40 20.5 4.5 62 3.67 7.5 1450 201
50 20 4.48
60 19.5 5.24

Модель № Протоковая емкость (м³/ч) Головка насоса (м) NPSHr r (м) Эффективность (%) Сила вала (кВт) Моторная мощность (кВт) Вращающаяся скорость (r/min) Диаметр (мм) Вес (кг)
Вход Выход Головка насоса Полная машина
NMQL100-65-315 80 127 4.5 50 56.44 90 2900 100 65 145 710
100 125 69.44
120 123 82.00
40 34 4.5 48 7.87 11 1450 263
50 32 9.26
60 30 10.42
NMQL25-100-200 150 52 5 57 38.01 75 2900 125 100 86 581
200 50 48.73
240 48 56.14
80 13.5 5 71 4.23 11 1450 204
100 12.5 4.89
120 12 5.63
NMQL125-100-250 150 82 5 68 50.25 90 2900 125 100 95 660
200 80 65.36
240 78 76.47
80 20.5 5 72 6.33 15 1450 227
100 20 7.72
120 19.5 9.03
NMQL125-100-315 150 127 5 58 91.24 160 2900 125 100 120 1175
200 125 119.73
240 123 141.38
80 34 5 69 10.95 18.5 1450 284
100 32 12.88
120 30 14.49
NMQL125-100-400 80 53 5 55 21.41 37 1450 125 100 135 420
100 50 25.25
120 48 29.09
NMQL150-125-250 150 20.5 6 60 14.24 22 1450 150 125 130 312
200 20 18.52
240 19.5 21.67
NMQL150-125-315 150 34 6 63 22.49 37 1450 150 125 142 427
200 32 28.22
240 30 31.75
NMQL150-125-400 150 52 7 62 34.95 55 1450 150 125 168 556
200 50 44.80
240 48 51.61
NMQL200-150-250 250 20.5 7 65 21.90 45 1450 200 150 152 442
400 20 34.19
480 19.5 40.00
NMQL200-150-315 250 34 7 67 35.24 75 1450 200 150 218 728
400 32 53.07
480 30 59.70
NMQL200-150-400 250 52 7 66 54.71 110 1450 200 150 286 892
400 50 84.18
480 48 96.97
